本文主要分为两个部分，第一个部分介绍相关工具以及获取固件的思路，第二部分分享固件仿真的过程，主要是参考仿真教程进行复现，以及复现过程中的一些思考。仿真的内容总结如下：
品牌 | 服务 | 复现os环境 | 仿真阻碍 | 解决办法 |
vivotek | httpd（系统级仿真） | wsl2.kali |
|
|
TENDA-AC15 | httpd（用户级仿真） | wsl2.kali |
|
|
Cisco | httpd（系统级仿真） | wsl2.kali -> archlinux -> ubuntu22.04 |
|
|
TOTOLINK A3700R | lighttpd | archlinux |
|
|
Zyxel | - | archlinux |
|
|
在展开相关内容之前，有必要再啰嗦两句关于固件的概念。固件，firmware，介于硬件和 os 之间（有时候划分也比较模糊，不必太过较真），主要负责硬件设备的初始化，为上层 os 提供接口。简单来说，固件是一个硬件设备当中的可编程的内容。如果读者想要进一步探究固件的概念，不妨参考以下资料：

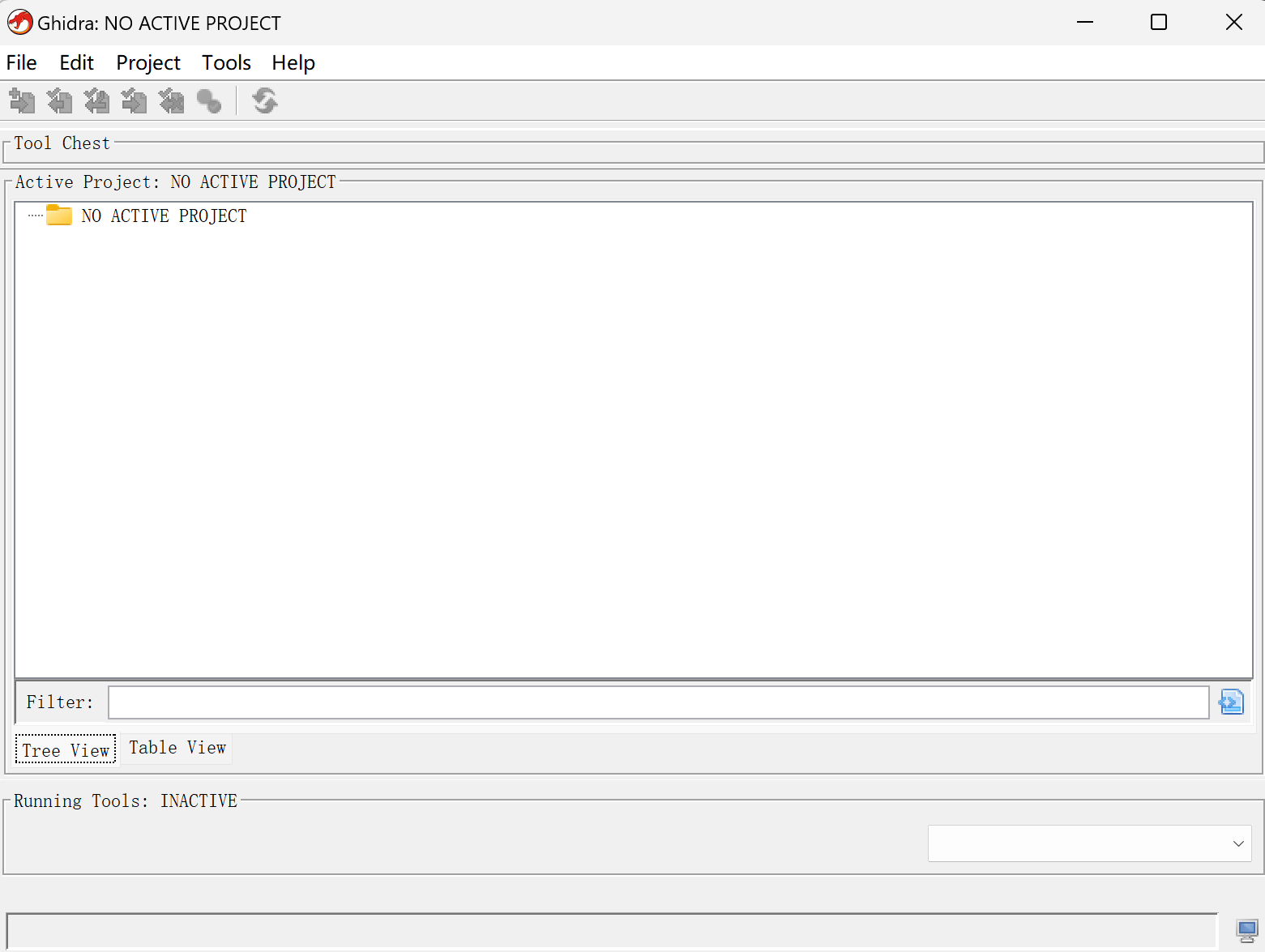

仿真过程中，难免与逆向打交道，因此逆向工具是不可或缺的。逆向工具推荐安装 ghidra 和 IDA Pro，关于这两个工具的安装网上有非常详细的教程，不再赘述。以下分享几点使用 ghidra 的 tips：
第一手资料应参考：
控制命令参考：
注意在启动 ghidra 时本地是否开启了 18001 端口。若是通过 ghidraRun.bat 开启，应该是默认没有打开相关端口的，但不排除有其他打开该端口的途径，可以通过 netstat -ano | grep 18001 进行排查。

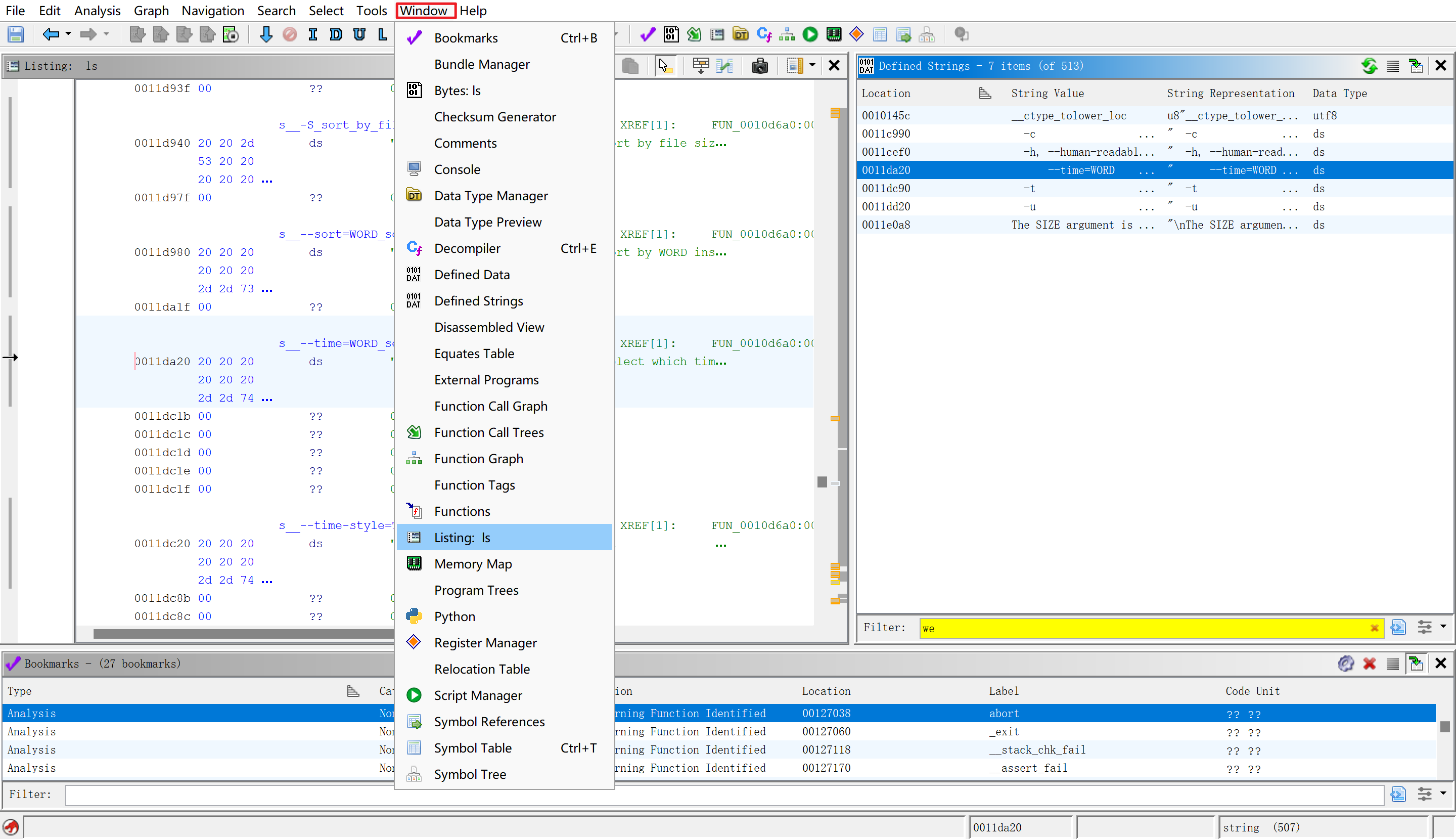

通过 window → defined strings，相当于用 strings 扫描了一遍可执行程序，提取可读字符串，获取编译环境以及程序运行逻辑的信息
除了逆向工具之外，binwalk 作为固件解包的利器也是必不可少的。binwalk 的安装方式有两种，一种是通过源直接获取，另一种是通过源代码编译安装，前者快捷方便，后者依赖齐全，读者可根据需要自行选择安装方式。
在坐拥 ghidra、IDA Pro 与 binwalk 三大工具之后，接下来要干的事情是学会如何检索想要的固件。仿真的对象是一个具象的固件，而我们做安全的关心有漏洞的固件，因此检索有漏洞的固件就是我们的目标。漏洞信息从何获取呢？CVE + CWE 是一个可行的方案，以下是使用 CWE 的方法论：
关于如何使用 CWE 的经验参考：
根据 New_to_CWE 的建议，我们可以先去搜索“CWE-798: Use of Hard-coded Credentials“该示例来了解 CWE 能为我们提供怎样的信息。
首先，CWE 提供了不同维度的信息呈现方式，个人认为选择 complete / custom 是比较有性价比的，前者提供完整的消息，后者提供定制化的消息。
浏览完此示例后，可以总结 CWE 的基本构成为：
漏洞原因概述
漏洞能力（以伪代码形式呈现）
漏洞利用示例（以外链的 CVE 形式）
漏洞缓解或防御措施
其它相关资料
小结：
搜集漏洞的抓手还是 CVE，从 CVE 检索相关的 CWE，在底层归类漏洞（将 CWE 描述成 CVE 的分类分析器也并无不可），而后再参考 CNVD 交叉判断，提高漏洞信息的可信度。
漏洞具体信息的获取：
CVE
固件新版本的修复说明
前后版本做 diff
静态分析 + 关键词检索
搜索示例：

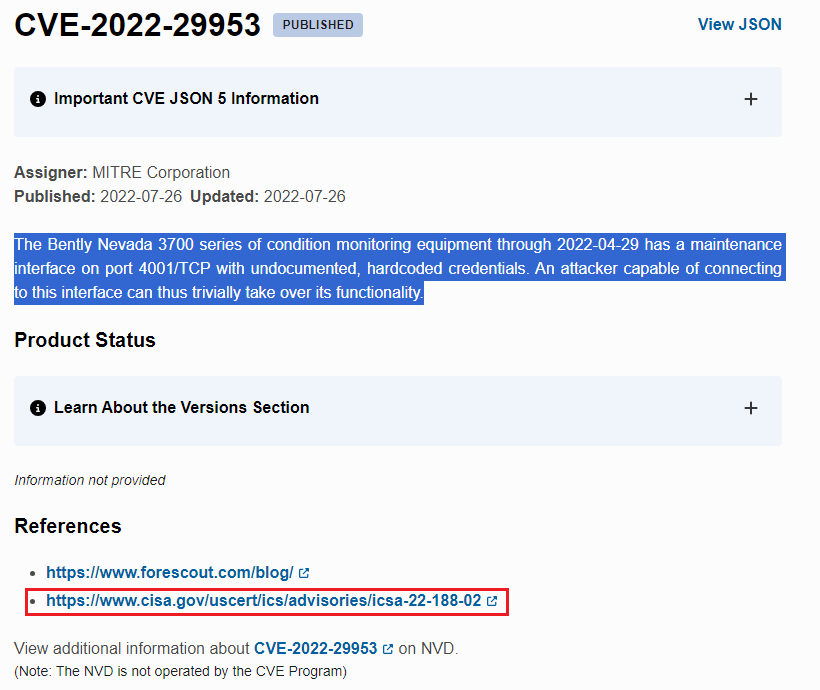

从 CWE-798 获取一个漏洞利用示例 CVE-2022-29953，并在 cve.org 中检索，获知受漏洞影响的厂商之一是 Bently Nevada，其产品系列是 3700，并得到一个参考链接。
从链接中，我们可以获取漏洞影响的具体版本号。

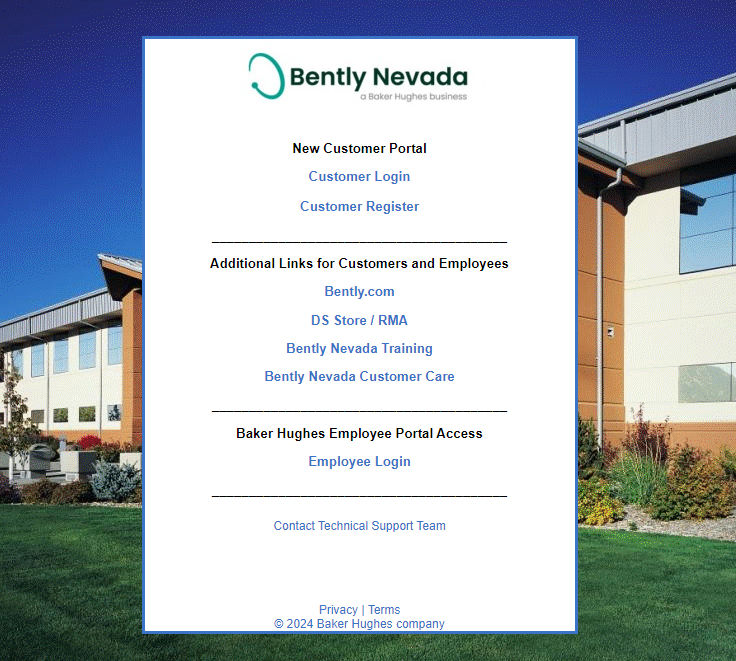

尝试从官网 support 获取 support，但是需要登录。
尝试从 github.com / google 获取固件信息，但 failed。此时可以尝试去论坛再去搜集一波信息，此处不展开。
判断文件是否被加密：
比较奇怪的一点是，熵值非常接近 1，但能够成功解包出文件系统？
通过binwalk -Me <firmware_filename> 的命令强制解析固件，此时如果可以正常解析出，那么就是压缩，否则即为加密。
检索了一下 entropy 的计算原理（熵仅是用来衡量不确定性的）：
This is a clear example of taking entropy as an accurate measure of randomness is a mistake. In this case, the randomness of the content is low, and the next value could be predicted by simply adding one unit to the previous value. In this case, it should be understood is that the bytes have the maximum possible variation, as each one takes a different value from the previous ones.
检索文件熵时，发现了一篇固件检索技巧可参考，结尾的话令人警醒：
解决问题远不止一种。始终注意所分析的固件的上下文环境。不要期待 binwalk 能解决一切。当心存疑虑，不妨换个搜索引擎。试着学点俄语和汉语。习惯于花费数小时来细心研究这些十六进制字节，到最后你会发现这一切都值得。
通过 tree 命令，发现文件系统是 SquashFS。Squashfs（.sfs）是一套供Linux核心使用的GPL开源只读压缩文件系统，常被用于各Linux发行版的LiveCD中，也用于OpenWrt 和DD-WRT 的路由器固件。
通过文件追踪发现 /etc/init.d/httpd 文件有如下参数调用：
将 binpath 所指的可执行文件拖入 IDA，检索字符串常量“Content-Length”可得：
检索其交叉引用，可发现下列漏洞函数，用户可写入任意长度的字符串，而不受 Content-length 的限制。
在漏洞复现中，提到“我们先模拟运行vivotek的httpd服务”，需要参考：https://jackfromeast.site/2021-01/vivotek-vul.html 实现。实现后，访问相应 url 可以看到对应的 webUI。
运行漏洞复现提供的 fuzz 脚本，可以看到对应服务器已经捕获了 SIGSEGV 信号。
可以看到在用户态模拟的情况下，成功触发了 crash，现在我们来尝试系统级仿真，首先下载相关文件，参考：https://jackfromeast.site/2021-01/vivotek-vul.html 。重启时记得重新分配网卡（网卡会掉），使用 mount / df 可以查看挂载的情况。
Q：为什么在 gdb 远程 debug 的时候需要提供 same binary？
A：（1）gdb 调试的原理是什么？
gdb程序是父进程，被调试程序是子进程，子进程的所有信号都被父进程gdb来接管，并且父进程gdb可查看、修改子进程的内部信息，包括：堆栈、寄存器等。
gdb 查找调试信息的方式：
找 executable.debug
looks in the .build-id subdirectory of each one of the global debug directories for a file named nn/nnnnnnnn.debug
Some systems ship pre-built executables and libraries that have a special ‘.gnu_debugdata’ section. This feature is called MiniDebugInfo. This section holds an LZMA-compressed object and is used to supply extra symbols for backtraces.
是否 strip 的差别在于 symbol information，可用 readelf -S 看到其中的差别。用 strip 并不意味着清除所有的 symbol information，而只是清除掉了 debug 相关的 section 以及一些 func name 的信息
（2）gdbserver 远程调试的原理是什么？
To avoid having a full symbolic expression evaluator on the agent, GDB translates expressions in the source language into a simpler bytecode language, and then sends the bytecode to the agent; the agent then executes the bytecode, and records the values for GDB to retrieve later
Thus, GDB needs a way to ask the target about itself. We haven’t worked out the details yet, but in general, GDB should be able to send the target a packet asking it to describe itself
在 host machine 下载 gdb-multiarch，使用 gdb-multiarch -q httpd，而后在 qemu 中启动 start_debug.sh，在 host machine 中通过 gef-remote 192.168.2.2 1234 远程连接，可以查看到实际发包造成 SIGSEGV 的效果，以及sp、pc 寄存器的值被覆盖。
查看安全机制，考虑如何构造 payload。因为 NX 保护开启，所以考虑 ROP 的攻击方式。
关闭 ASLR：echo 0 > /proc/sys/kernel/randomize_va_space
运行 httpd 后，获取 libc 基址。

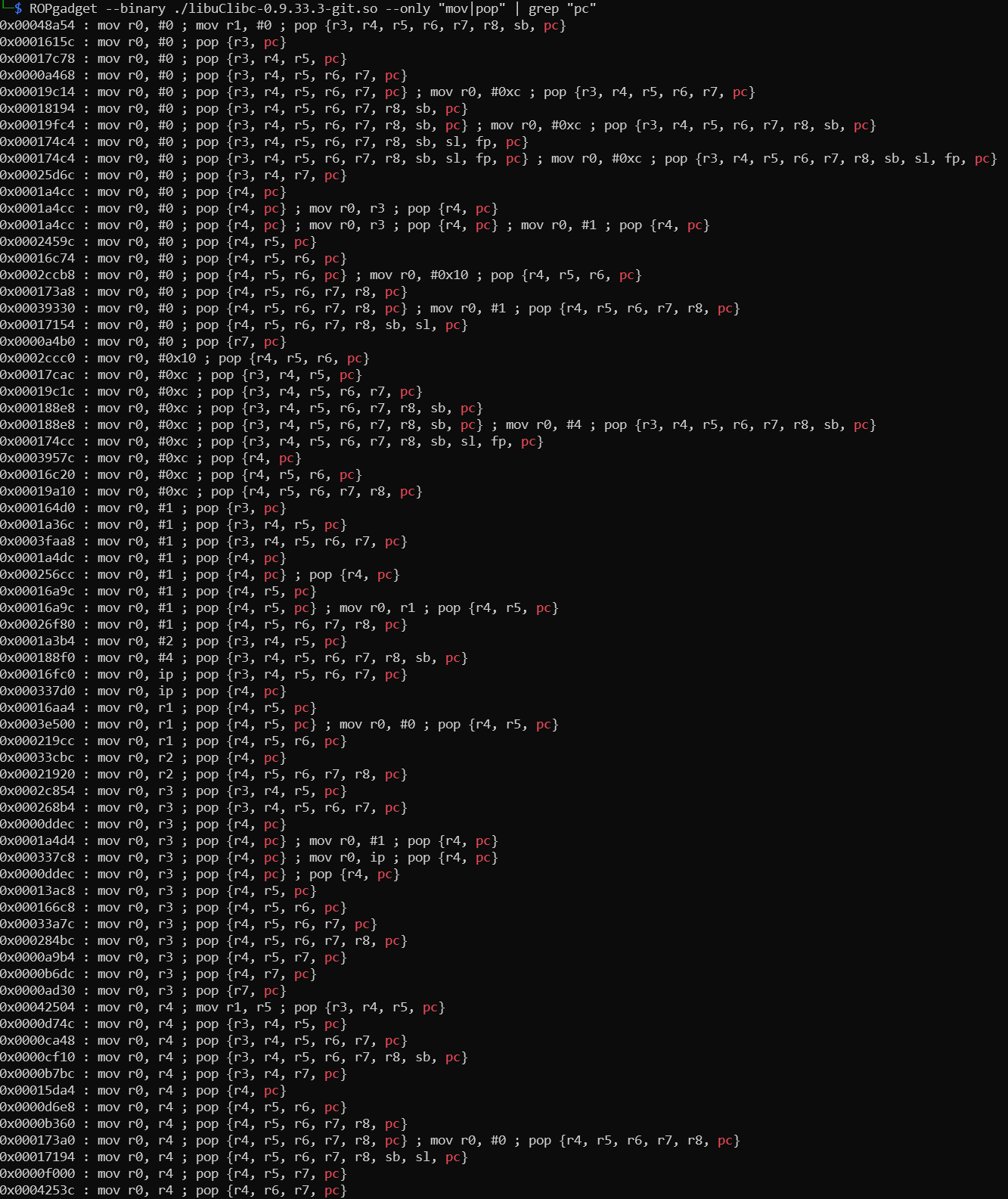

通过 ROPgadget 获取可用 gadget：
要注意的一点是如果遇到 \x00，要想明白如何处理截断的问题
计算 padding 的长度：
劫持具体 so 文件的依据：
为了获得 libc 中 system 的地址，需要 pwntools，而 pwntools 需要 python2环境，为了在一台 host machine 上兼容各种 python 版本，用 conda 进行管理（注意 source ~/.bashrc 后生效，以及网络环境可能是 proxy / no proxy）。
在安装过程中，看到下载的包是 .whl 格式，学习到 .whl 格式是在 PEP 427 规定的 python 安装包的格式。
The wheel filename is {distribution}-{version}(-{build tag})?-{python tag}-{abi tag}-{platform tag}.whl.
在 qemu 中启动 httpd（注意提前关闭 ASLR），运行 exp 成功获得反弹 shell
网络协议可分为文本协议与二进制协议，文本协议的特点是数据包内容是可见字符，而二进制协议的特点是数据包内容大部分是不可见字符，通常属于私有协议。
测试框架：
文本协议：Sulley → Boofuzz
Sulley 对新用户友好，特色是“Sulley not only has impressive data generation but has taken this a step further and includes many other important aspects a modern fuzzer should provide. ”
二进制协议：kitty
测试思路：发送请求 → 对目标设备监控和配置设备重启机制 → fuzz
boofuzz 学习：

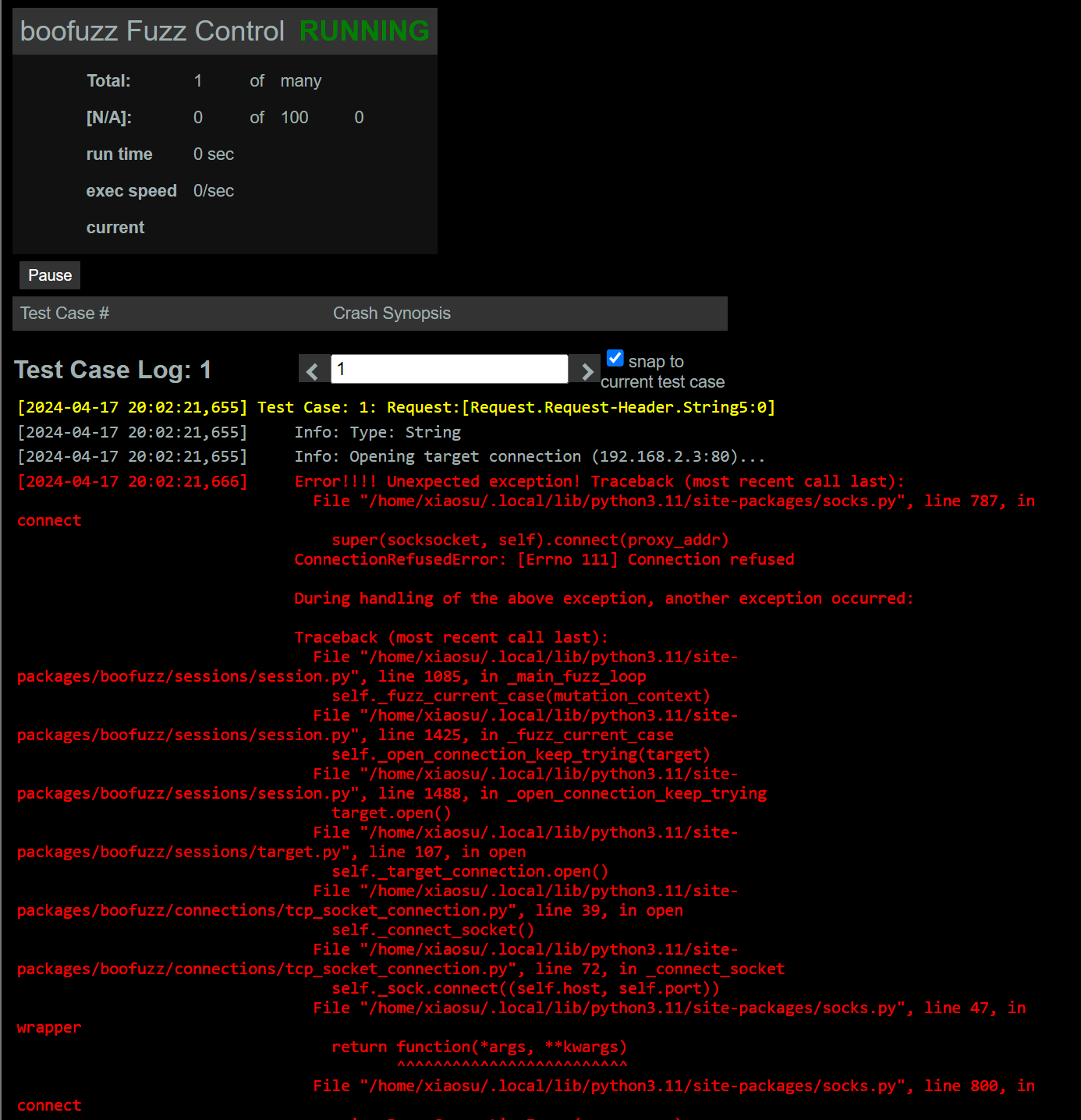

quickstart 提供了两个基本的例子：ftp + http，基本的想法是启动对应的服务，然后用相关 .py 脚本进行爆破（先规定好对应协议的字段），而后的结果存储在 ./boofuzz-results/<run-*.db>，可以用 boo open ./<run-*.db> 查看历史 log
对于 boofuzz 更加深入的学习：https://www.iotsec-zone.com/article/322
协议可以理解为是一组动作序列，此时要做的是构造每个字段
Boofuzz 实例：复现的背景是CVE-2018-5767 是 TENDA-AC15 型号路由器上的一个漏洞，产生的原因是没有限制用户的输入，使用函数 sscanf 直接将输入拷贝到栈上，导致栈溢出，可以修改返回地址，进而远程执行代码。
参考资料：

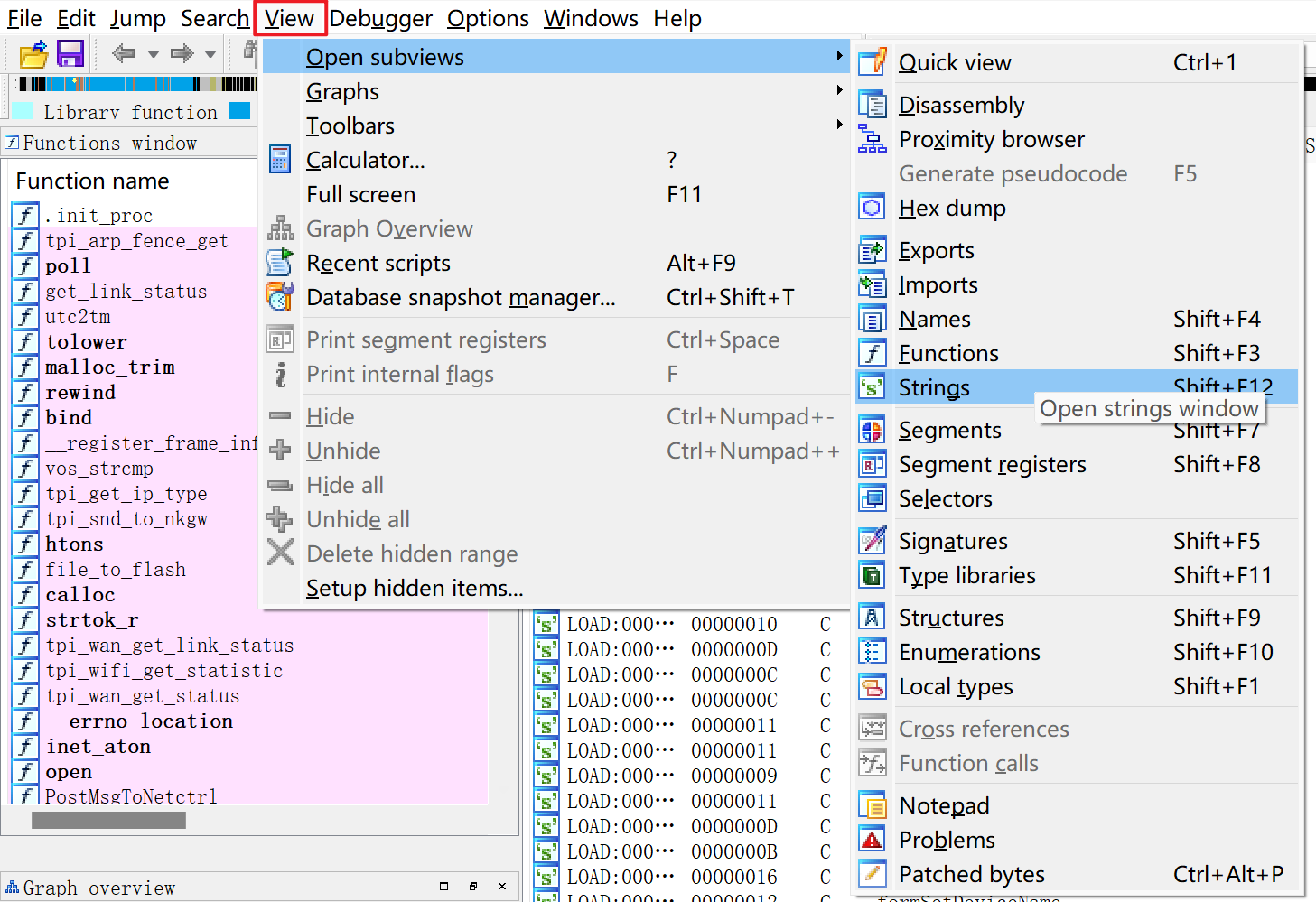

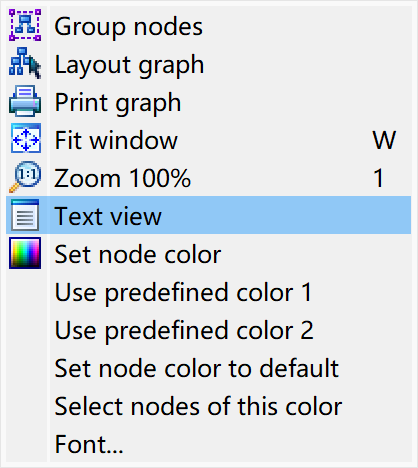

在没有快捷键的情况下，通过如下方式查找常量字符串。看反汇编是在 “IDA View-A” window。“IDA View-A” 有图形视图和文本视图，在空白处右键可进行视图模式的切换。
用 qemu-arm-static 启动 httpd 发现卡死，通过字符串常量的交叉引用定位到函数

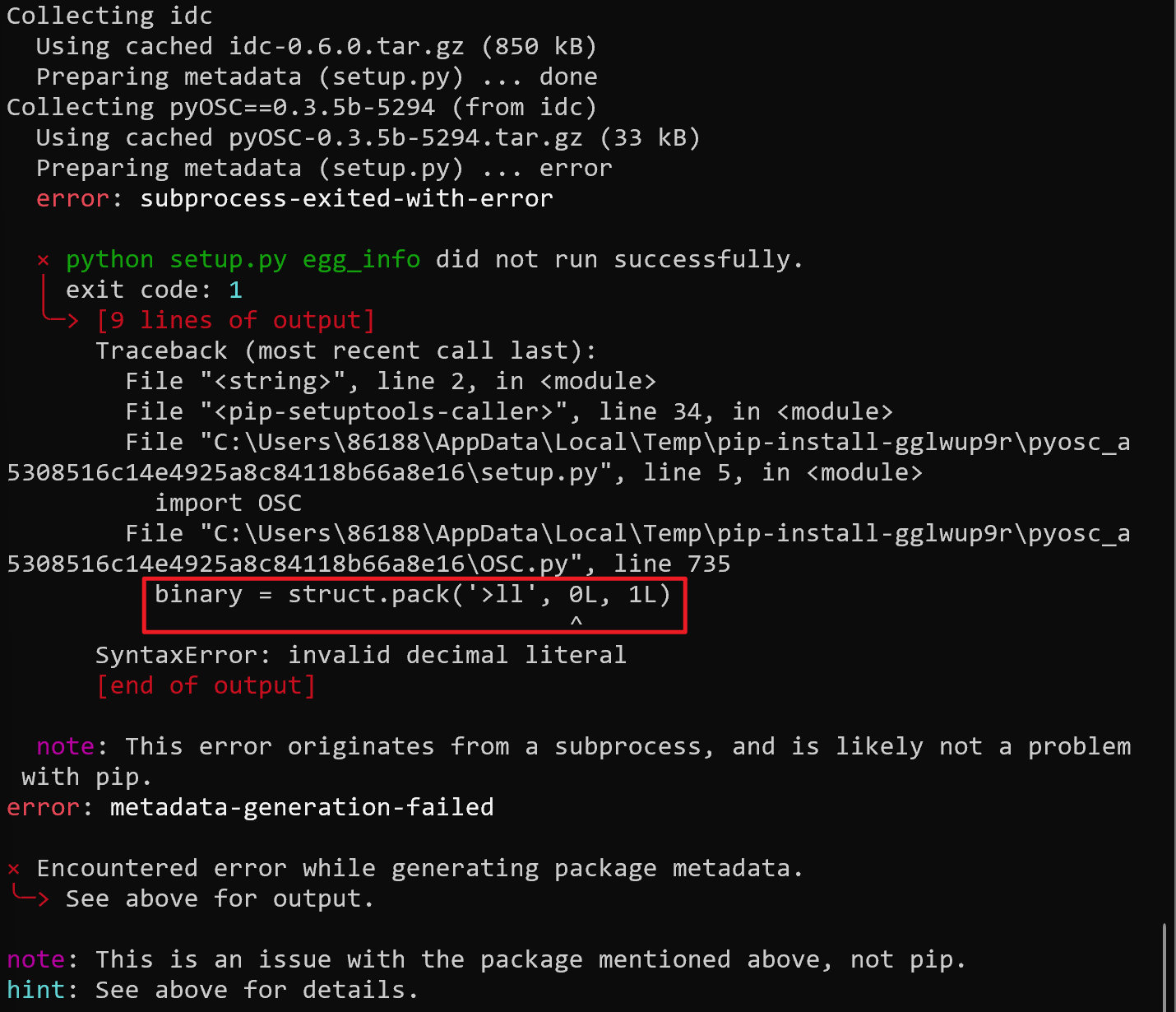

为了 patch 分支，尝试安装 Keypatch 未果（需安装 idc module 遇到了 python 版本问题）；尝试安装另一款插件 Patching，但 IDA Pro版本不符合要求；尝试在机器码层面 patch 分支（未弄懂 arm 指令汇编未果）。

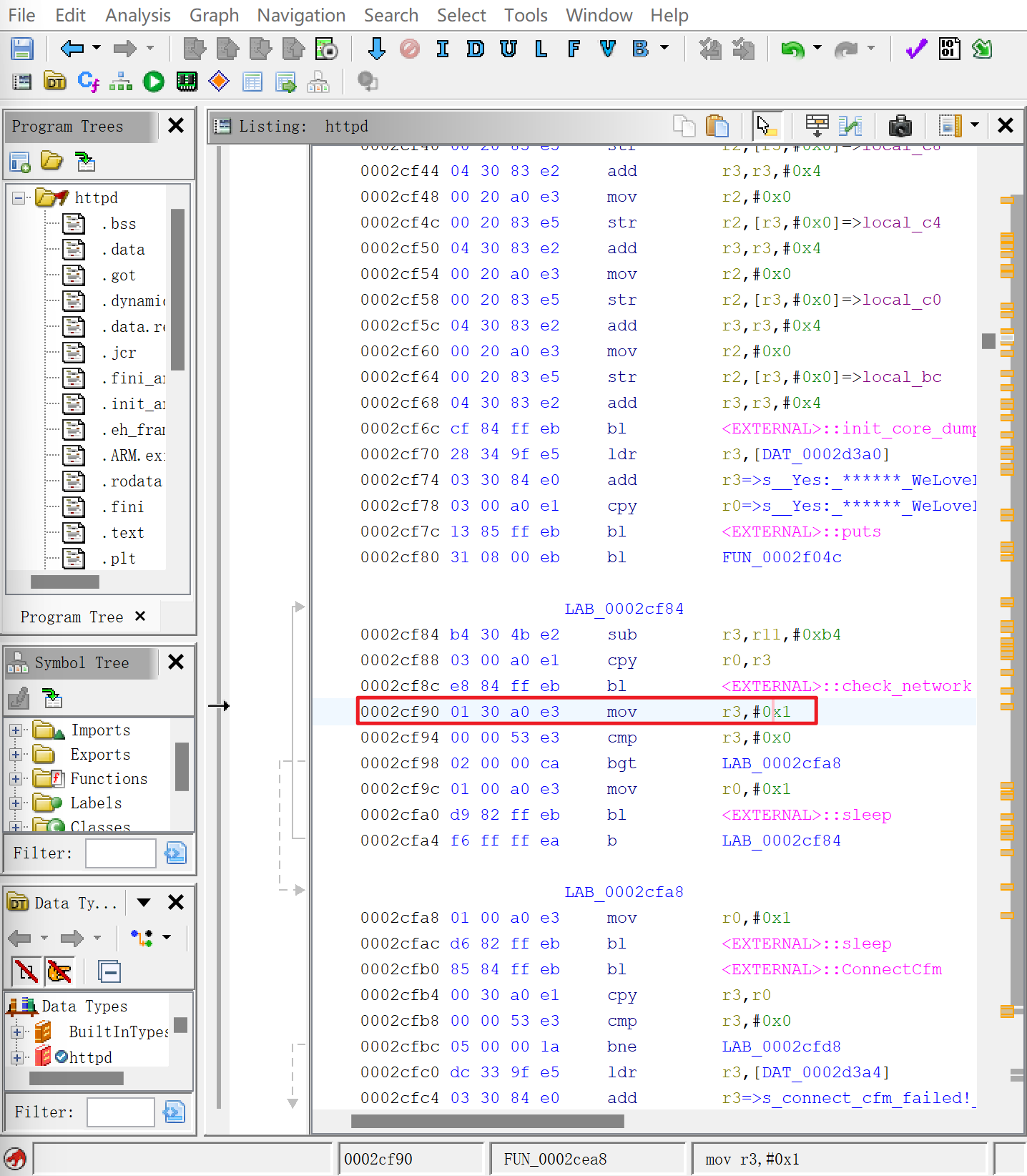

切换到 ghidra 下进行尝试，ghidra 右键“Patch Instruction”可直接修改！

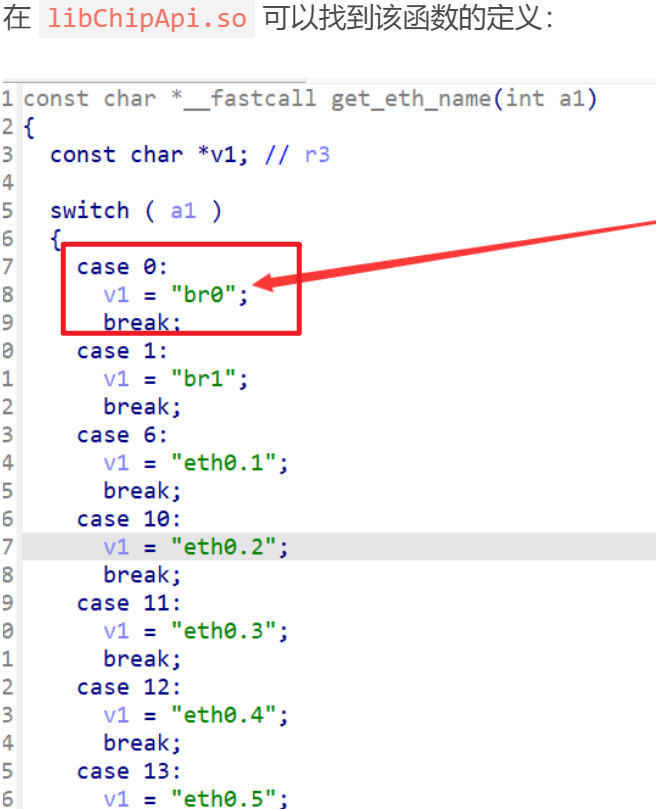

再次启动仍然报错，回查 n 处，发现需要 br0 网卡，自行创建 br0 网卡：
执行 cp -rf ./webroot_ro/* ./webroot/，通过 qemu 模拟，最后借助 browser 访问的方式确认启动成功。
为了 fuzz passwd，应当通过以下两个 condition：
在 wsl2 通过 CLI 的方式开启 google-chrome 的代理：
利用 poc 触发 exception：
参考资料：
Cisco RV340，RV340W，RV345 和 RV345P 四款型号的路由器中最新固件均存在一个未授权任意文件上传漏洞 （且目前尚未修复），攻击者可以在未授权的情况下将文件上传到 /tmp/upload 目录中，然后利用 upload.cgi 程序中存在的漏洞，最终造成存储型 XSS 攻击。
从思科官网下载固件包：https://software.cisco.com/download/home/286287791/type/282465789/release/1.0.03.29
直接尝试 binwalk -Me 发现无法正常解包，原因是执行失败 ubireader_extract_files 程序。尝试安装以下依赖：
安装过程中，apt-secure 阻止了相关安装过程，手动 vim /etc/apt/apt.conf.d 添加以下规则：
为了软链接指向的正确性，利用 https://github.com/nlitsme/ubidump/blob/master/ubidump.py 脚本在路径 _RV34X-v1.0.03.29-2022-10-17-13-45-34-PM.img.extracted/_40.extracted/_fw.gz.extracted/_0.extracted/_openwrt-comcerto2000-hgw-rootfs-ubi_nand.img.extracted/ 下提取 0.ubi，获得文件系统 rootfs。
接下来构造网络通信环境，首先学习网桥的概念：网桥技术介绍
kali 自带的 ip 命令还是不够方便，转而通过 apt install bridge-utils 安装 brctl 包，然而遇到了 tap0 网卡无法从 DOWN -> UP 的玄学问题，转战到 archlinux 进行仿真，顺便熟悉一下 archlinux😎然而 archlinux 的 binwalk 解压直接爆炸，转战熟悉的 ubuntu22.04 继续尝试😭
打包压缩 rootfs，传输至 qemu 里，而后执行以下命令：
在新根路径下执行以下命令：
用 browser 访问对应 ip 地址，即可访问到对应的 login html
参考资料：
An issue in TOTOLINK A3700R v.9.1.2u.6165_20211012 allows a remote attacker to execute arbitrary code via the FileName parameter of the UploadFirmwareFile function.
下载“参考资料”文末的附件，用 sudo binwalk --run-as=root -Me TOTOLINK_A3700R_V9.1.2u.6165_20211012.web。通过 find . -name "cstecgi.cgi" 查找漏洞程序的路径，拖入 ghidra 分析。通过查找字符串 “Filename” 定位漏洞程序的位置，反编译查看代码，但是漏洞并不明显。
借用作者这张图可以看到，是因为 FileName 没有被过滤而直接放入到 doSystem() 导致了任意代码执行的漏洞。

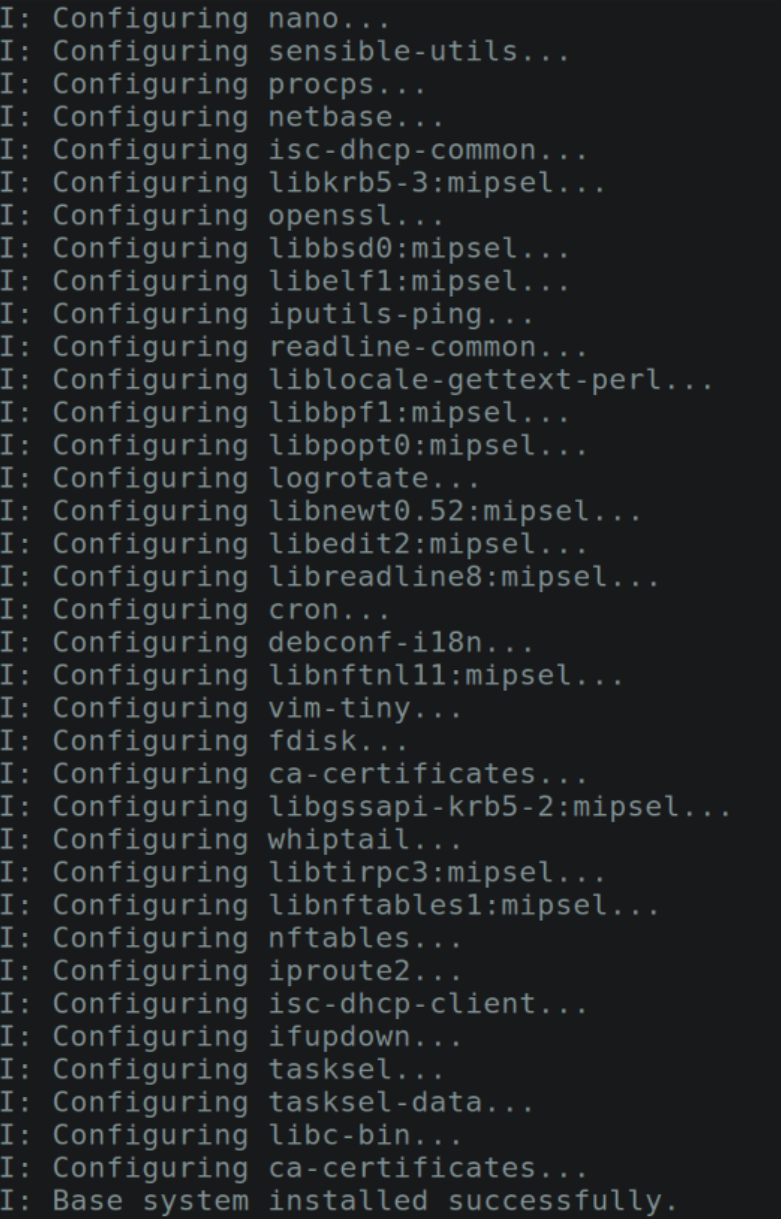

配置 mipsel 环境：
接下来配置 schroot：sudo vim /etc/schroot/chroot.d/mipsel.conf
而后 schroot 进入验证是否配置成功：sudo schroot -c chroot:mipsel -u root
再将 TOTOLINK 的 squashfs-root 复制到 mispel 路径下：sudo cp -r squashfs-root /iotconfig/debootstrap/mipsel/root
进入 mispel 切换根路径，再创建一个启动所需的文件即可成功访问登陆界面
因为没设置密码，所以直接空密码登录，看到跳转的 protal 复制粘贴至地址栏后访问，开 F12 拿 session id 用 curl 访问对应 cgi 程序验证漏洞。
参考资料：
本次主要学习在固件被加密的情况下，获取固件。

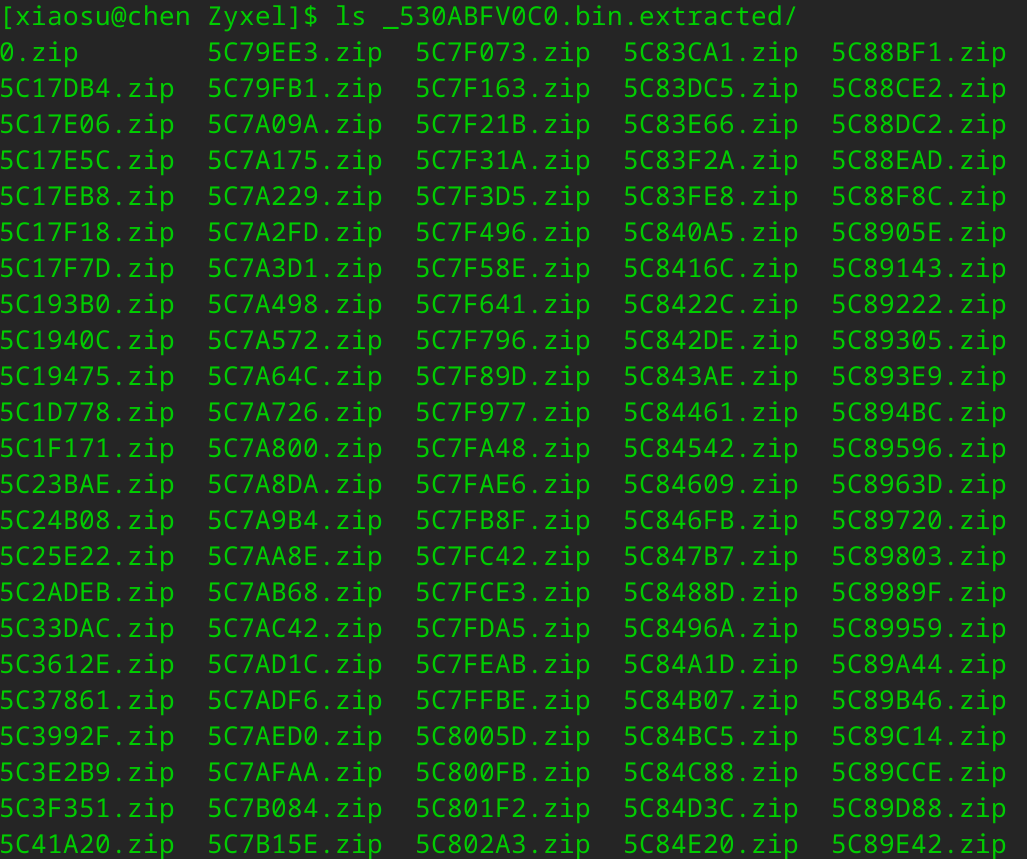

尝试直接用 binwalk 解包，解出来一堆 .zip && .7z，解包失败。（binwalk 记得加 -r 参数，自动 delete carved file，节省空间，避免 archlinux 爆炸）

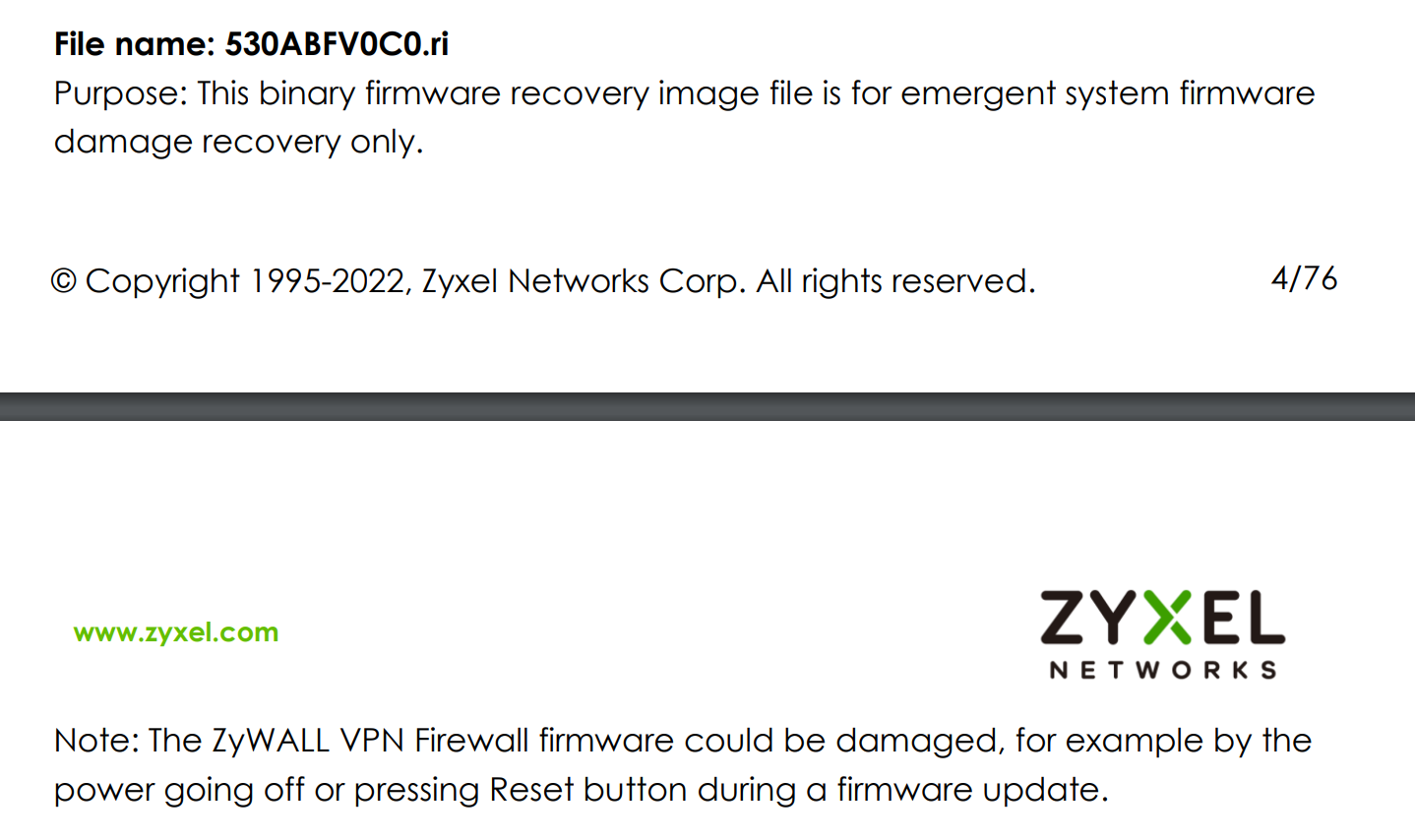

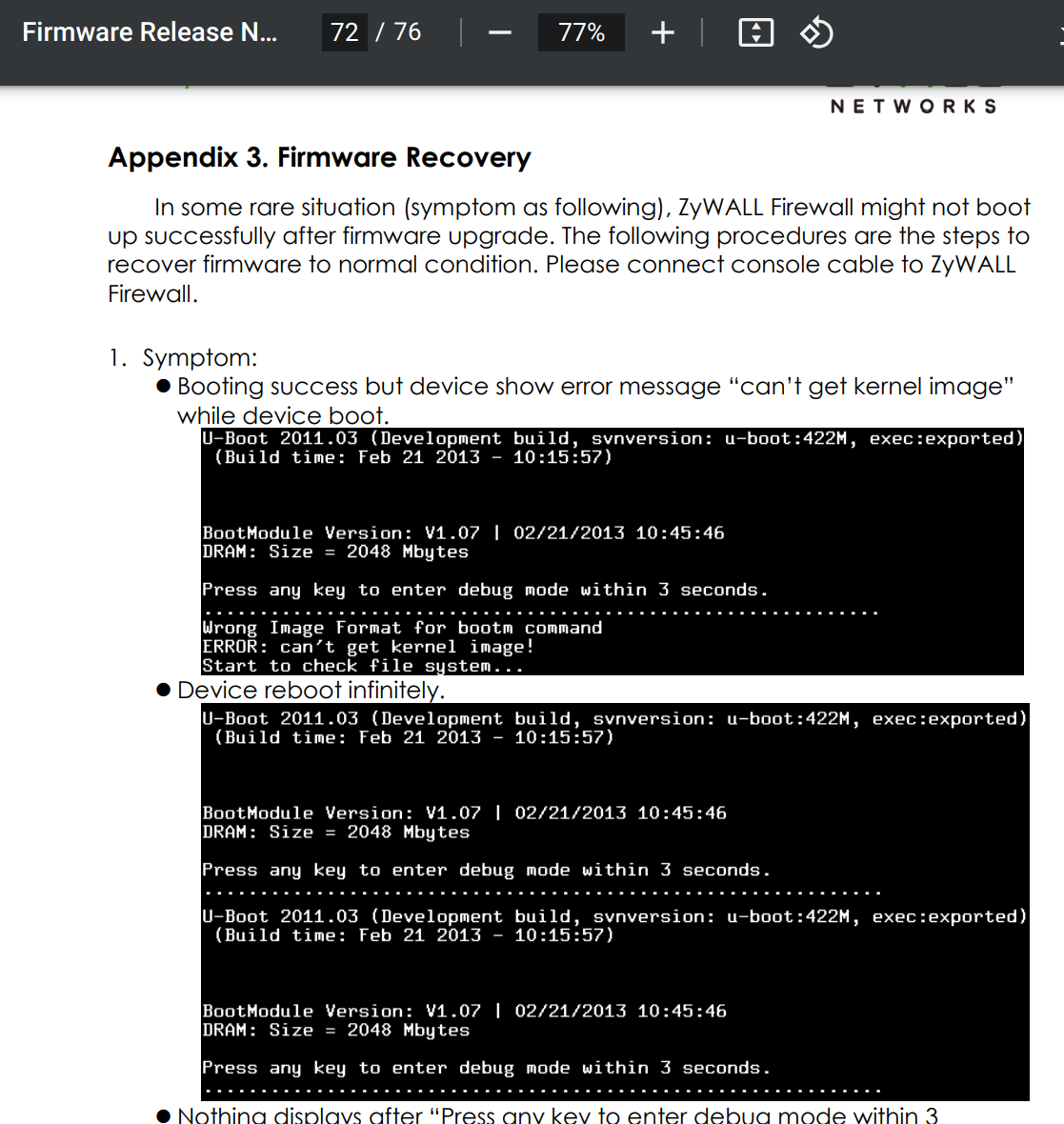

参考文章的 bypass 思路是找 *.ri，由于.ri文件通常用于恢复损坏的固件，它可能包含完整的系统映像，所以尝试分析 .ri 文件（攻击面的知识又增加了）。依据是来自官方 pdf 中对 .ri 文件功能的介绍 && Appendix3 Firmware Recovery（强调了别在更新期间做一些骚操作）。
承上，继续解包 *.ri，而后继续解包 240 文件（若解包 *.ri 后得到的仅有 240.7z，那么对该文件解压缩即可）。观察发现存在 zyinit 文件，用 file 命令查看其文件属性。
根据查到的文件属性，下载 mips 架构的 kernel 镜像以及文件系统。
访问 https://people.debian.org/~aurel32/qemu/mips/ 后，可以看到有四个不同的 kernel 镜像以及两个不同的文件系统，该如何确认应用哪个呢？
通过 Linux 源码版本，即上述文件属性中“GNU/Linux 2.6.9”，可以排除一半 kernel 镜像，至于是 4kc 还是 5kc 版本，只能通过测试 qemu 能否正常启动来判定。
文件系统 squeeze 和 wheezy 分别对应 Debian6.0、Debian7。具体应该使用哪个，也只能通过尝试来确定。
下载完 kernel 镜像以及文件系统后，就可以通过以下脚本（需要确保反斜杠位于行末，没有后续的空格或字符）启动 qemu：
再通过以下脚本配置宿主机与 qemu 之间的通信环境：
进入 qemu 后，配置 qemu 内部的网络环境。网络环境的配置逻辑是，宿主机和 qemu 各自有一个网卡，但是 qemu 需要依赖宿主机的网络环境，所以一个网络桥梁，即 qemu 启动脚本中指定的 tap0 设备（可以将其理解为网桥）。如果有问题，可以先按下 ctrl+a，再按 x 退出。
由于archlinux 的高度自定义，因此可能会缺少很多 package，在 scp 文件系统给 qemu 时，报了如下错误：
解决方案是为 dbclient 创建一个软连接，链接到 dropbear ：https://gumstix-users.narkive.com/HEPLFCWt/is-anyone-else-having-this-problem-using-scp-and-ssh-on-the-gumstix
但又报 “lost connection”的问题，scp 的底层依旧是 invoke ssh，所以可以尝试 ssh 测试连接。在 archlinnux 上安装 openssh 解决了 lost connection 的问题。但是又碰上了以下报错：
看样子是算法协商不一致，在 scp 过程中添加以下参数“-o HostKeyAlgorithms=+ssh-dss”，解决问题，终于将相关文件传入到 qemu 中。
进入到上述 240 解包后的目录，并给以下命令用到的程序添加可执行权限，在 /rw 路径下得到 compress.img，将得到的 img 传回到宿主机利用 binwalk 解包就可以得到 squashfs。（中间解包在 archlinux 中还需要安装一些 package，根据报错安装即可）
最后在 archlinux 中用 binwalk 解包得到 squashfs！
在第二篇参考文章中，作者对 Zyxel ZyWALL Unified Security Gateway (USG) appliances 的固件逆向解包做了详细的说明。基本步骤同上，就不再浪费时间。有意思的一个思路是，可以用 strace + qemu-xxx-static 去观察 syscall 的情况，来验证解包思路的正确性。
总结一下思路：直接解 .bin 发现遇到了强加密，无法直接解包。发现同路径下有关于文件功能说明的 .pdf，查阅 .pdf 之后发现 .ri 可以用来紧急启动，说明其内包含相关启动程序，遂用 binwalk 对其层层解包，浏览解包结果发现两个有意思的文件：zyinit 以及 zld_fsextract。用 ghidra 一通分析 zld_fsextract 可以得知其能绕过 unzip 过程中的密码，于是用 qemu 搭建系统仿真环境进行尝试。
参考资料：
自动固件分析工具：firmwalker
下载固件：openwrt-23.05.3-mvebu-cortexa9-linksys_wrt1900acs-squashfs-factory.img
参考前面解决 binwalk 中 ubi_reader 缺失的问题后，并没有解压出目标 fs，于是放弃更换另一个目标。
换了一个目标也是如此。
思考是不是因为 factory 不包含相应的文件，于是下载 sysupgrade 尝试解包，成功解出 fs，但是碰上链接被重定向至 /dev/null 的问题。参考 link 解决（git clone 后修改 extractor.py），如果 python 版本过高如 3.12，会报找不到 imp 包的错误，将包全部修改为 importlib.util 解决（ps，conda 没办法直接配置 3.3 版本的 python）。
上 openwrt.org 检索镜像区别的结果如下：
工厂镜像旨在取代供应商的原厂固件。它与供应商提供的文件格式相匹配。您通常使用供应商的网页界面来安装工厂映像。
sysupgrade镜像文件 (以前称为trx镜像) 旨在替换OpenWrt镜像.使用sysupgrade镜像用来升级LEDE或OpenWrt系统到更新的OpenWrt.
简单来说：
现在明白为什么需要切换根目录时需要配合 qemu-arm-static，因为如果不这么做，执行 bash 实际上是重定向执行 squashroot 下 /bin/busybox，然而 busybox 是 arm 架构与本机架构不匹配，所以切换根目录时会触发“Exec format error”错误。
进入 qemu 之后 ，无法执行任何可执行文件，利用 file ./bin/busybox 命令后，在对应路径缺少 ld-musl-arm.so.1 解释器：
搜索后整理解决办法如下：
理论上是这么干，但是实际上弄不出来，先 give up，暂且留作 future work😭
